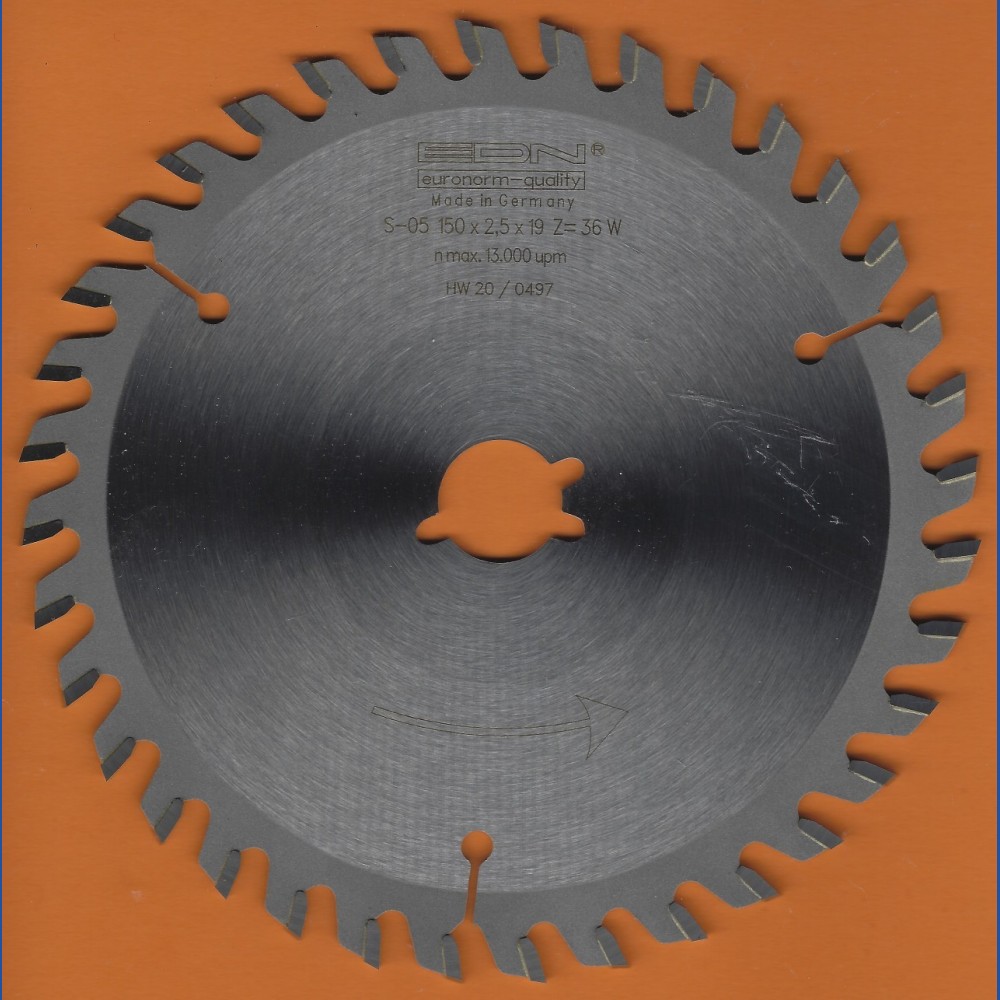

EDN Hartmetallbestücktes Kreissägeblatt Serie 05 orange Wechselzahn fein
Ø 150 mm, Bohrung 19 mm (3/4'')

Die Ernst D. Neuhaus GmbH & Co. KG ist ein im Wuppertaler Stadtteil Cronenberg ansässiges Traditionsunternehmen, dessen Focus auf der Produktion hochwertiger Hartmetall-bestückter Kreissägeblätter für den gewerblichen Bereich liegt. Die Marke EDN steht konsequent für Qualität "Made in Germany". Aus einem kleinen Restposten kann ich Ihnen eine Reihe von Sägeblättern dieses Herstellers günstig anbieten! Außerdem nehme ich nach der Schließung von H.O. Schumacher+Sohn jetzt auch diverse Kreissägeblätter in mein reguläres Sortiment auf, liefern kann ich auf Anfrage das Gesamtprogramm (Katalog ohne Preise als PDF-Datei).

Sägeblätter im Durchmesser 151 / 150 mm mit 19 mm (3/4'')-Bohrung passen für folgende Sägen:

• AEG HK 45, HK 717, HK 727, HTK 717 und HTK 727 (es werden 3 Keilnuten benötigt)

Bitte überprüfen Sie immer anhand der Bedienungsanleitung Ihrer Säge die Daten, Fehler sind nicht ausgeschlossen, für entsprechende Hinweise bin ich dankbar. Je nach Spaltkeil Ihrer Säge kann es Einschränkungen bezüglich der Schnittbreite sowie der Stammblattstärke geben, die Spaltkeilbreite sollte zwischen diesen beiden Werten liegen. Prüfen Sie auch, ob die maximale Drehzahl sowie evtl. weitere Empfehlungen zur Drehzahl zu Ihrer Säge passen. Auf Kapp- und Gehrungssägen sollten grundsätzlich nur Kreissägeblätter mit negativem oder neutralem Schnittwinkel verwendet werden, ein solcher wird immer ausdrücklich erwähnt.

Für den Bohrungsdurchmesser 19 mm (3/4'') habe ich Reduzierringe für 20 und 30 mm-Bohrungen im Programm, sofern die Keilnuten nicht erforderlich sein sollten, haben Sie im Ø 150 mm mit 20 oder 30 mm-Bohrung eine noch erheblich größere Auswahl. Eine Alternative mit den 3 Keilnuten sind die etwas kleineren Kreissägeblätter im Ø 143 mm, die Schnitt-Tiefe ist damit 4 mm geringer!

Demontage und Montage der Flansche

Die Kreissägeblätter für die AEG HK 45, HK 717, HK 727, HTK 717 und HTK 727 werden mit speziellen Flanschen montiert. Diese Flansche waren bei den original AEG Sägeblättern bereits montiert im Lieferumfang enthalten, während für die Verwendung von Kreissägeblättern anderer Hersteller die Flansche vom alten Sägeblatt demontiert und am neuen Sägeblatt angebracht werden müssen, dafür muß dieses über drei in der richtigen Anordnung angebrachte Keilnuten verfügen.

Wenn Sie noch nie die Flansche von einem Sägeblatt abmontiert haben, werden Sie möglicherweise nicht sofort erkennen, wie das funktioniert.

Sie sehen zunächst auf beiden Seiten zwei Spannstifte, die die beiden Flansche durch das Sägeblatt hindurch (durch die beiden gegenüberliegenden Keilnuten) verbinden. Auf dem Flansch mit glatter Oberfläche (großes Foto oben links) sehen Sie außerdem um 45 Grad versetzt einen dritten Stift, dieser befindet sich fest am anderen Flansch und verläuft durch die dritte Keilnut des Sägeblatts. Zur Demontage müssen Sie an dieser Stelle auf den Stift drücken oder schlagen, damit sich die Flansche lösen, dann lassen sie sich problemlos demontieren.

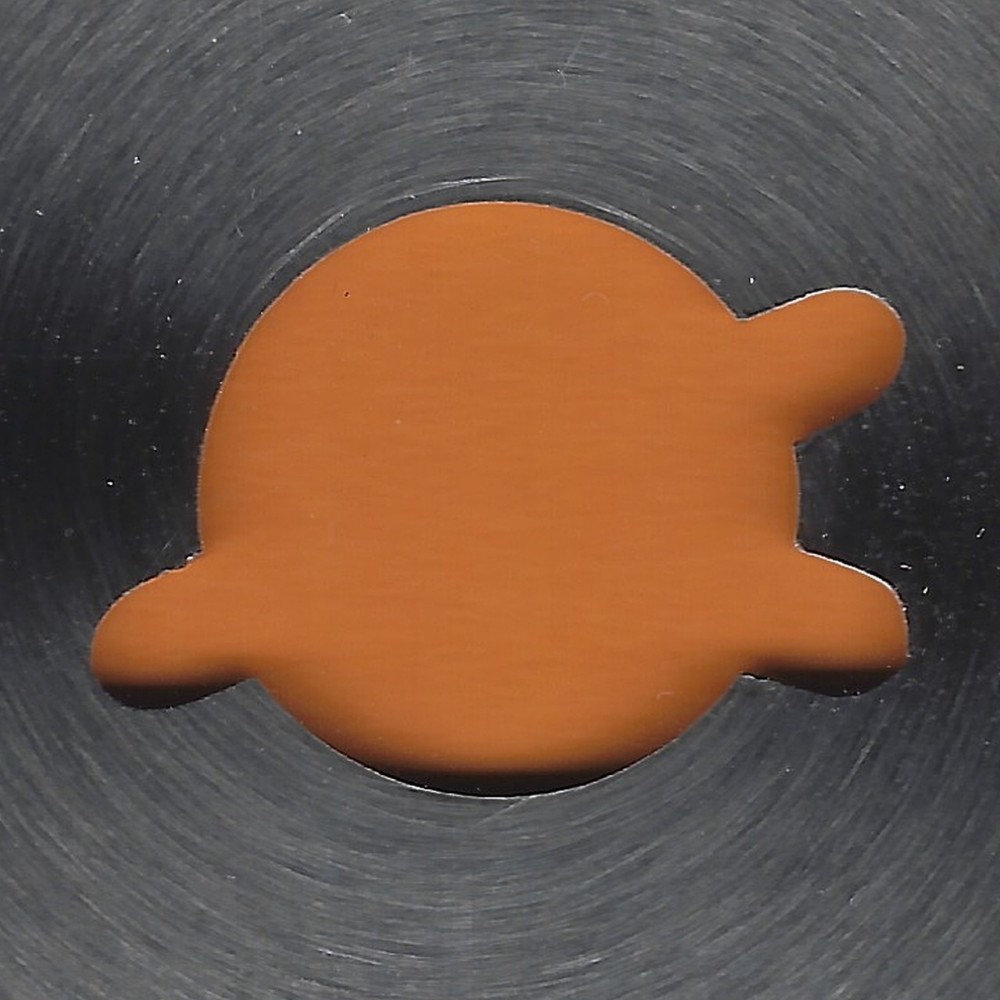

Die anschließende Montage am neuen Sägeblatt muß ich sicher nicht näher erläutern. Auf den Fotos links (die Sie mit einem Klick darauf vergrößern können) sehen Sie jeweils die Bohrung mit den drei Keilnuten und mit dem dahinterliegenden passend eingesetzten Flansch, rechts dann das neue Kreissägeblatt mit montierten Flanschen. Wegen der asymmetrischen Keilnuten kann das Sägeblatt normalerweise nur in der richtigen Richtung montiert werden.

Bei der Montage des Sägeblatts auf Ihre Säge müssen Sie dann darauf achten, daß die Markierung am vorderen, am Sägeblatt montierten Flansch mit der "0" auf der vorderen Scheibe fluchtet, ist dies nicht der Fall, steht das Sägeblatt etwas schräg und ist somit auf mehr oder weniger starkes Wanknuten eingestellt. Bitte beachten Sie, daß sich hartmetallbestückte Kreissägeblätter nicht zum Wanknuten eignen.
